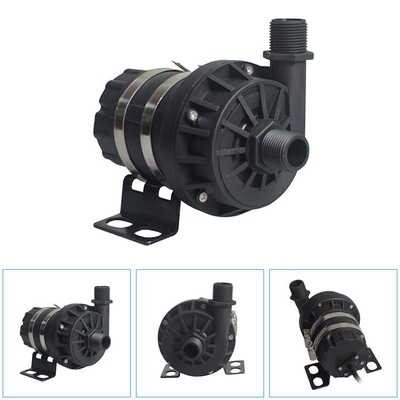

Bomba de refrigeração sem escova centrífuga 12v 24v dc mini bomba de água dc

Bomba de refrigeração centrífuga sem escova 12v ou 24v dc mini bomba de água dc

Especificação:

1, Corrente: 1,4A,

2, Ruído: menos de 40db,

3, Material: EPI importado,

4, material do rotor: moldagem por injeção importada magnética,

5, PCBA: 100% componentes e peças importadas

Projeto de patente:

Projeto estrutural independente; PCBA: Projeto de patente contra danos;Projeto de patente resistente a impactos, rotor sem design de rebarbas

■ Descrição técnica (partes relacionadas em contato com o líquido)

Carcaça da cabeça da bomba: ligas de alumínio de fundição sob pressão

Impulsor: PPS+GF

Cavidade da blindagem: PPS+GF

Manga do eixo: materiais compostos de carborundum

Eixo: eixo de aço inoxidável (3CR14)

Invólucro do ímã: encapsulamento de plástico PPS

Anel de vedação: EPDM

EMC: Grau 3

Ruído:≤60dB

■ Dispositivo de acionamento (incluindo motor)

Rotor de acionamento: ímã encapsulado em plástico PPS

Parafusos e porcas: aço inoxidável SUS 304

Motor de acionamento: motor DC sem escova

Estrutura de fio do motor: PPA GF

Carcaça da bomba: Carcaça de alumínio fundido sob pressão com jateamento e anodização + revestimento em pó PE..

Suporte: aço

Aro de suporte: aço inoxidável US 304

À prova d'água com base na classificação IP68 (en60529)

Modelo do conector: 325304061AAH (plugue correspondente 325304061AMH)

Diâmetro do bocal: 41 mm (1,61 pol.)

Bomba de água elétrica 240W 24VDC EWP para sistema de refrigeração de armazenamento de energia

■Instrução de montagem

As bombas da série OWP-BL43-402CAN são bombas centrífugas que requerem pré-preenchimento,

A bomba instalada na posição mais baixa do sistema para garantir que o impulsor esteja sempre imerso no líquido ou pré-enchido a bomba antes de ligar.



1: A bomba não deve funcionar a seco, embora possa funcionar a seco por 15 minutos (após 15 minutos de funcionamento a seco, ela irá parar automaticamente). O funcionamento a seco fará barulho, aumentando também a abrasão no eixo e na luva do eixo.

2: Use o tubo de diâmetro recomendado conectando a entrada da bomba, se você usar uma entrada de bomba de mangueira de diâmetro menor, devido à pressão negativa na bomba, o ar externo entra mais facilmente na bomba através da tubulação, isso fará com que o desempenho da bomba seja degradado , e também as bolhas de ar danificam a bomba.

3: Visto da direção de entrada da bomba, o rotor gira no sentido horário (veja a seta na porta de saída).

4: A bomba pode ser instalada verticalmente ou montada horizontalmente (veja a figura 1) Quando instalada verticalmente, a porta de saída deve estar para cima.

5: Para evitar o funcionamento a seco (o ar fica preso no impulsor), a porta de saída da bomba de água deve ser vertical ou na parte superior do impulsor.(veja a figura 1)

6: O tubo conectado deve ser montado verticalmente (ou sem cotovelo em 20 cm) para fazer o ar descarregar facilmente, o tubo de saída não deve ser usado com menos de 90 graus de cotovelo (consulte a figura 2).

7: não pode usar a água do mar ou outra poluição pesada com líquido de impureza de grão grande como meio líquido.

figura 1 figura 2

■ Temperatura parâmetro

Temperatura do líquido médio: -40 ℃ a +85 ℃ (-40 °F a + 185 °F)

Temperatura ambiente de trabalho: -40 ℃ a +85 ℃ (-40 °F a +185 °F)

Temperatura de armazenamento: -40 ℃ a +70 ℃ (-40 °F a +158 °F)

(até 100 ℃, mas encurtará a vida útil)

■Pressão do sistema

-0,2 a 2,5 bar (100℃ (212°F).

A vida útil é de mais de 20.000 horas com base na tensão nominal e temperatura ambiente de 36°C (86°F).

■Alcance de voltagem

Bomba de água nominal de 24 V, faixa de trabalho de 18 V - 32 V

Embora o motor possa ser usado em uma ampla faixa de tensão e temperatura, mas tensão e temperatura excessivas ou muito baixas afetarão a vida útil do motor, a bomba não pode ser exposta à radiação térmica ambiente.

Líquido médio: mistura líquida (água com glicol abaixo de 60%)

■Parâmetro elétrico

Modelo do conector e as propriedades elétricas correspondentes (ver figura 3):

■atenções

1. Temperatura ambiente de trabalho:-40℃--120℃, deve-se tentar evitar quase três elementos catalíticos, sistema de tubulação de descarga de gás e motor durante a instalação, garantir a temperatura do ambiente de trabalho.

2. A posição de instalação da bomba de água deve estar o mais próximo possível do nível baixo de água, para prolongar a vida útil da bomba.

4. Por favor, use a bomba longe do ambiente empoeirado, a poeira é prejudicial para reduzir a vida útil

5. Preste atenção à pureza da água, evite encravar e bloqueie o impulsor para reduzir a vida útil da bomba

 Parâmetro de desempenho

■Dimensão externa
