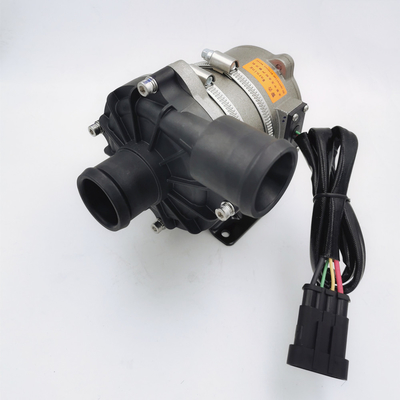

Alta pressão da bomba de líquido refrigerante do motor de 24VDC BLDC EMP

Bomba de água sem escova da C.C. da SÉRIE de BSP-P300-CAN

Impulso/circulação/frequência/de baixo nível de ruído/controle do protetor pump/CAN





Changzhou Bextreme Shell Motor Technology Co. , Ltd





■Aplicações

Eram amplamente utilizados em ônibus híbridos, em uns automóveis de passageiros híbridos, em uns veículos elétricos, em uns trens, em uns navios, e no sistema da outra circulação do aquecimento e refrigerar.



■Características

◆Bomba centrífuga

◆Transmissão da força magnética (estrutura da bomba do protetor)

◆Motor sem escova da C.C. da eficiência elevada, consumo da baixa potência, eficiência elevada, vida útil longa.

◆Com uma vasta gama de temperatura de funcionamento

◆POSSA controlando

◆Com controlo do caudal constante

◆Proteção reversa da polaridade

◆Proteção de corrida seca

◆Sobre a tensão, sobre a proteção atual

◆Sobrecarga, proteção de temperatura excessiva



■Descrição técnica (partes relacionadas em contato com o líquido)

Alojamento principal da bomba: PPS+GF

Impulsor: PPS+GF

Cavidade do protetor: PPS+GF

Luva do eixo: Materiais compostos da resina do carbono

Eixo: eixo de aço inoxidável

Alojamento do ímã: capsulation plástico de nylon

Anel do selo: EPDM



■Dispositivo de condução (que inclui o motor)

Conduzindo o eletroímã: ímã capsulated plástico de nylon

Parafusos e porcas: SUS 304 de aço inoxidável

Motor de comando: motor sem escova

Wireframe do motor: PPA GF

Alojamento da bomba: Caso de alumínio de fundição com tratamento limpar com jato de areia e de impregnação



Suporte: Aço carbono

Aro do suporte: SUS 304 de aço inoxidável

Impermeável baseado na avaliação IP68 (en60529)

Modelo do conector: AMP282106-1 (combinou PlugAMP282088-1)

Diâmetro do bocal: 40mm/25mm

■Specifications modelo

BSP-P300-CAN-25 (bocal de 25mm)

BSP-P300-CAN-40 (bocal de 40mm)





■Montando a instrução

As bombas da série de BSP-P300-CAN são as bombas centrífugas que exigem preenchido,

A bomba é instalada na mais baixa posição do sistema para assegurar-se de que o impulsor esteja imergido sempre no líquido, ou preencha a bomba antes do poder sobre.



1: A bomba não deve seco-correr, mesmo que possa seco-correndo por 15 minutos (após 15 minutos da seco-corrida, parará automaticamente o motor), corredor seco fará o ruído, igualmente aumentando a abrasão ao eixo e à luva do eixo.



2: Use a tubulação recomendada do diâmetro que conecta a entrada de bomba, se você usa uma entrada de bomba mais de pequeno diâmetro da mangueira, devido à pressão negativa na bomba, a entrada mais fácil do ar exterior à bomba através do encanamento, fará a degradação de desempenho da bomba, e as bolhas de ar fazer igualmente dano à bomba.



3: Como visto do sentido da entrada de bomba, o impulsor gerencie no sentido horário (para ver a seta no porto de tomada).



4: A bomba pode ser instalada verticalmente ou horizontalmente ser montada (para ver figura 1) quando instalado verticalmente, o porto de tomada deve ser ascendente.



5: A fim evitar a seco-corrida (ar que obtém colado no impulsor), o porto de tomada da bomba de água deve ser vertical ou na parte superior do impulsor. (veja figura 1)



6: A tubulação conectada deve verticalmente ser montada (ou nenhum cotovelo em 20cm) para fazer o ar descarregado facilmente, a tubulação da tomada não deve ser usada menos de 90 graus

Cotovelo (veja figura 2).



7: Não pode usar o seawater ou a outra poluição pesada com líquido grande da impureza da grão como o meio líquido.





■Parâmetro da temperatura

Temperatura líquida média: -40℃ a +100℃ (- 40°F + a 212°F)

Temperatura ambiental de trabalho: -40℃ a +120℃ (- 40°F a +248°F)

Temperatura de armazenamento: -40℃ a +70℃ (- 40°F a +158°F) (o ℃ até 100, mas encurtará a vida útil)

■Pressão de sistema

-0,2 à barra 2,5 (100℃ (212°F).

A vida útil é mais de 20.000 horas baseadas na tensão e no 36℃ avaliados (86°F) temperatura ambiental.

■Escala da tensão

Bomba de água 24V avaliado, escala praticável 18V - 32V

Embora o motor possa ser usado em uma tensão excessiva ou demasiado baixa da vasta gama de tensão e temperatura, e na temperatura afetará a vida útil do motor, e a bomba não pode ser exposta à radiação térmica ambiental.



Líquido médio: água pura, mistura líquida (água com abaixo de glicol de 60%)

Tensão de funcionamento (VDC)	Poder avaliado (W)	Max Flow (L/H)	Dimensões (milímetro)	Peso (g)
18V-32V (24V)	300W±10W	3000L/H	154*115*132	1820g
		Max Head: 21M

















■Parâmetro elétrico





Modelo do conector e as propriedades elétricas correspondentes (veja figura 3):

Modelo do conector: AMP282106-1		1	2	3		4
Modelo combinado do conector: AMP282088-1		Terra	LATA: L	LATA: H		DC+













■Atenções

1. Temperatura ambiental de trabalho: - 40℃--120℃, deve tentar evitar perto do três-elemento catalítico, do sistema de tubulação da descarga do gás, e do motor durante a instalação, e assegura a temperatura do ambiente de trabalho.

2. A posição de instalação da bomba de água deve tanto quanto possível perto do nível de maré baixa, estender a vida útil da bomba.

4. Use por favor a bomba longe do ambiente empoeirado, a poeira é prejudicial a reduz a vida útil

5. A atenção do pagamento à pureza da água, evita ao doce e impulsor-obstruiu para reduzir a vida útil da bomba







■Parâmetro de desempenho







• Dimensão externo (bocal de 25mm)



• Dimensão externo (bocal de 40mm)
