Detalhes do produto:
|
Opere a tensão: | C.C. 20V-32V | Fluxo máximo:: | 5000L/H |
---|---|---|---|
Cabeça máxima:: | 24m | Ruído: | ≤65dB |
Categoria do IP: | IP67 | Vida útil: | ≥20000h |
poder máximo: | 300W | ||
Realçar: | bomba de água elétrica resistente,Bomba de água elétrica do motor |

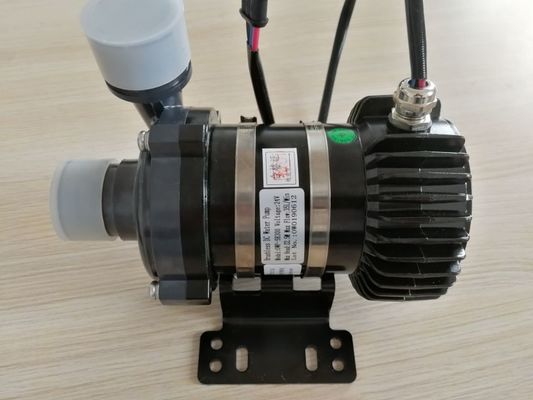

Bomba de água OWP-SH300 sem escova
Impulso/bomba da circulação/frequência/de baixo nível de ruído/centrífugo
O controle de PWM/PODE TRANSPORTAR (opcional)
Breve introdução e especificações técnicas
1, aplicação elétrica da bomba de água:
Definição da bomba centrífuga:
As bombas centrífugas são usadas para transportar líquidos pela conversão da energia cinética rotatória ao hidrodinâmico
energia do fluxo fluido. A energia rotatória vem tipicamente de um motor ou de um motor elétrico. O líquido entra na bomba
o impulsor avante ou próximo à linha central de gerencio e é acelerado pelo impulsor, fluindo radialmente para fora em um difusor ou em uma câmara volute (embalagem), de que retira.
Aplicações:
Amplamente utilizado no ônibus híbrido, híbrido
automóvel de passageiros, veículos elétricos, trens,
navios e o outro aquecimento e
sistema refrigerando da circulação.
Características estruturais:
1: Estrutura principal: Cabeça da bomba, motor sem escova da C.C.
e controlador;
2: Características: Estrutura compacta, selagem forte, forte
adaptação ao ambiente e aos meios, estrutura e
material é a resistência de corrosão, resistência de alto impacto,
com boa estrutura da dissipação de calor.
1, estrutura da bomba de água OWP-SH300
Breve introdução e especificações técnicas
Índice II do desempenho:
1, eficiência (H=20m; η≥43%);
2, fluem (H=20m; Q≥ 2000L/H).
Índice I do desempenho:
Cabeça (H=24±1m; L/H Q=0).
Índice III do desempenho:
1, eficiência (H=16m; η≥52%);
2, fluem (H=16m; Q=3100L/H)
Índice IV do desempenho:
1, eficiência (H=10m; η≥43%);
2, fluem (H=10m; Q=4200L/H).
1, curva de desempenho OWP-SH300
Fluxo da bomba de água OWP-SH300 & curva de desempenho principal
2, especificações técnicas da bomba de água OWP-SH300
N0. | Artigo | Parâmetros | Observação |
1 | Tensão avaliado | DC24V | |
2 | Tensão de funcionamento | DC20~32V | |
3 | Vida útil | ≥20000h | |
4 | Ruído de trabalho | DB ≤60 | |
5 | Ciclos da interrupção | épocas ≥100000 | |
6 | Temperatura ambiental | -40℃~105℃ | |
7 | Categoria da isolação do motor | Classe F | |
8 | Classe de proteção | IP67 | |
9 | Meio de funcionamento | líquido anticongelante | |
10 | Modo de controle | PWM ou LATA (opcional) |
1, características estruturais da cabeça da bomba de água
Cabeça da bomba:
1: Câmara Volute e impulsor feitos pelo material plástico de capacidade elevada (resistência da compressão, altamente
força, resistência de corrosão);
2: Características da baixa revolução específica
câmara do impulsor e estrutura do impulsor: A limitação do fluxo fluido é aumentada
e o efeito da diversão é boa, perda hidráulica pequena; a fricção da resistência de água é baixa, a flutuação fluida é pequena
3: As características estruturais da câmara volute da bomba do alto-elevador: melhore a forma do canal do corredor, ângulo volute da língua
e perfil volute; Pode bem-reduzir a perda da corrente de redemoinho, a perda do impacto e o fluxo de jato da vigília sob a alta pressão.
Características estruturais da cabeça da bomba de água
1: Longa vida, durabilidade alta;
2: Eficiência hidráulica alta (condição avaliado ≥64%);
3: Bons estabilidade e de baixo nível de ruído
4: Arruelas lisas:
A resistência de desgaste do rolamento cerâmico é melhorada usando o material duro da liga com resistência de desgaste alta, assim que melhorará a estabilidade e a durabilidade.
2: Características sem escova da estrutura do motor
Estrutura do motor:
1: O alojamento de aço inoxidável do rotor é
selado pelo laser soldado
) o material de aço inoxidável novo é
mais resistente à corrosão;
leakproofness muito melhor de b);
2: O enrolamento do estator:
1, reduz a resistência, reduz-se
perda de calor; 2, reduzem
número de enrolamentos; Reduza
o volume de espaço.
c) reduz a diferença magnética, reduz-se
perda do fluxo magnético;
Características estruturais do motor de BLDC
1, selo apertado, resistência de corrosão alta, forte
adaptação média;
2, baixo valor calorífico, baixo motor atual e alto
eficiência;
3: O rotor é envolvido perto
o revestimento de aço inoxidável firmemente com soldadura completa do laser, desempenho da selagem, resistência de corrosão é muito mais melhorado.
Tabela da seleção do parâmetro da bomba de água
Cabeça (M) | Fluxo (L/H) | Poder (W) | Eficiência | Resistência aplicável da tubulação |
0~8 | 4500~5100 | 256W | ≤40% | ≤8m |
9~12 | 3500~4400 | 256W | 40%~48% | 9~12m |
13~16 | 2800~3400 | 256W | 48%~54% | 13~16m |
17~20 | 2000~2800 | 290W | 44%~50% | 17~20m |
>20 | 0~2100 | 305W | <44% | 20~24m |
AS DA ESPECIFICAÇÃO DA TRANSFERÊNCIA SEGUEM
