Autodirector de motor BLDC de 15 a 60 VDC 500 W para automação industrial

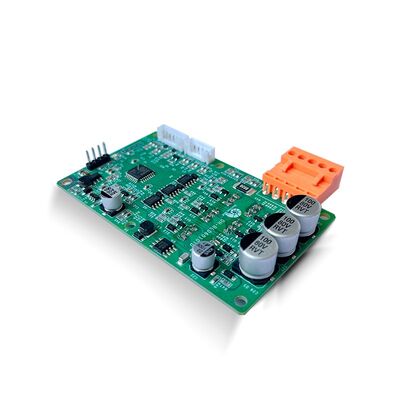

DH-BLD6010TD Autodireção de motor auto-adaptável Voltagem de trabalho 15-60VDC Pode ser configurada por porta serial.

Condutor de motor BLDC
DH-BLD6010TD Manual do Utilizador V1.0
15-60VDC, Max:20A

Características

Modo de funcionamento com ou sem sensores de Hall, suporte de Hall e fases automáticas do motor combinadas através da função de auto-aprendizagem;

Modo de controlo de velocidade de suporte em circuito aberto/clusto;

A aceleração e a desaceleração são ajustáveis;

Modo de regulação da velocidade: tensão 0-5V/ciclo de funcionamento PWM/porta de comunicação serial ((UART);

Ativar sinal de comando, entrada de sinal de direção, saída de FG de retroalimentação de velocidade;

Auto-teste do hardware, sobrecorrente, curto-circuito, sobre-voltagem, sub-voltagem, rotor bloqueado, sobre-temperatura e outras proteções Função de fixação de corrente;

Modo de funcionamento

O condutor motor DH-BLD6010TD pode trabalhar em dois modos de trabalho, Hall sensorizado ou Sensorless, durante o condutor de energia-on, o condutor detecta o sinal Hall, se o sinal Hall não está ligado,Ou o sinal Hall está defeituoso.O condutor não pode operar no modo Hall, caso contrário, a unidade funciona no modo Hall.

Quando o condutor estiver ativado, quando o sinal de comando for superior ao ciclo de funcionamento inicial (configurado através da porta serial), o condutor começa a ligar,e quando o sinal de comando for inferior ao ciclo de funcionamento inicial, o condutor está em modo de espera e o motor para.
Existem um total de 6 seqüências de combinação para sinais de Hall Ha, Hb e Hc, e uma delas é a seqüência de fase correta.
(1) a velocidade de rotação para a frente e para trás e a potência são aproximadamente iguais,
(2) a potência de saída e a corrente são normais durante o aumento gradual do comando para o máximo.A fonte de alimentação deve ter uma medida de limite de corrente para evitar acidentes..
Este controlador suporta a função de auto-aprendizagem da sequência de sinal Hall, conecte o cabo de alimentação, o sinal Hall e o sinal de controlo, a porta serial envia instruções AA 01 1E 01 00 00 00 CC,o condutor realiza a sequência de sinais do sensor Hall de auto-aprendizagem, o LED pisca 13 vezes e desliga por 2 segundos para indicar que o aprendizado Xi está concluído, e a instrução de controle é zero, e pode funcionar normalmente.
No modo Sensorless, as linhas de fase dos motores U, V e W podem ser conectadas arbitrariamente, e duas das fases podem ser trocadas arbitrariamente, e o motor pode ser invertido,e o sinal externo F / R também pode fazer o motor inverterNo modo sem sensores, o sinal F/R pode ser configurado através da porta serial para entrar em vigor imediatamente ou quando o motor é parado.
Configuração da porta de série para o modo de circuito aberto/clusto de velocidade;

Descrição do porto

Diagrama de fiação

Dimensões da instalação
