Detalhes do produto:
|
| Tipo do enrolamento: | Triângulo | Ângulo de efeito hall: | um ângulo elétrico de 120 graus |
|---|---|---|---|
| o eixo corre para fora: | 0.025mm | Jogo radial: | 0.02mm@450g |
| Jogo de extremidade: | 0.08mm@450g | Força de Max.radial: | 28N @ 10mm da flange |
| Força de Max.axial: | 10N | Classe da isolação: | Classe B |
| Força dielétrica: | 500VDC para um minuto | Resistência de isolação: | 100MΩMin., 500VDC |
| Realçar: | 24 motores sem escova do volt,motor sem escova de 3 fases,motor alto do bldc do torque |
||

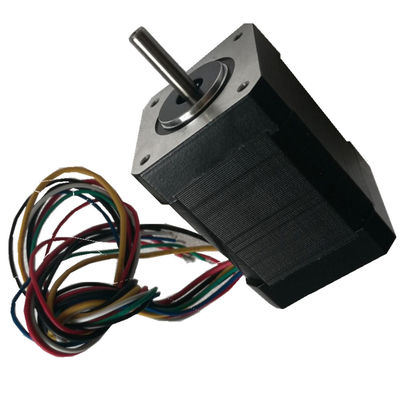

motor sem escova da C.C. da flange quadrada de 42mm
Características:
projeto do Multi-polo, corredor estável, densidade de poder superior
Aplicação:
Indústria da automatização industrial: Componentes eletrônicos, portas automáticas
Indústria do veículo: Projetando o filtro de ar do carro
Indústria do aparelho eletrodoméstico: Secador de cabelo, segadeira
Indústria médica: Analisador bioquímico, analisador da hematologia, centrifugador
Indústria do instrumento científico: o detector de gás de mina, instrumentos analíticos da qualidade de carvão, detector do ambiente, computador da precisão encaixou dispositivos
Outro: Indústria ótica da correção, etc.
◆ESPECIFICAÇÕES GERAIS
| Tipo de enrolamento | Triângulo | |
| Ângulo de efeito hall | um ângulo elétrico de 120 graus | |
| O eixo corre para fora | 0.025mm | |
| Jogo radial | 0.02mm@450g | |
| Jogo de extremidade | 0.08mm@450g | |
| Força radial máxima | 28N @ 10mm da flange | |
| Força axial do máximo | 10N | |
| Classe da isolação | Classe B | |
| Força dielétrica | 500VDC para um minuto | |
| Resistência de isolação | 100MΩMin., 500VDC | |
◆CONEXÃO ELÉTRICA
| Ligação não. | Cor da ligação | Calibre da ligação | Função | Descrição |
| 1 | Vermelho | UL1007 26AWG | Vcc | Tensão de fonte para sensores do salão |
| 2 | Azul | Salão A | ||
| 3 | Verde | Salão B | ||
| 4 | Branco | Salão C | ||
| 5 | Preto | Terra | Moído para sensores do salão | |
| 6 | Amarelo | UL1007 20AWG | Fase A | |
| 7 | Vermelho | Fase B | ||
| 8 | Preto | Fase C |
◆ESPECIFICAÇÕES ELÉTRICAS
| Modelo | OWM42BLS01 | OWM42BLS02 | OWM42BLS03 | OWM42BLS04 | ||||
| Número de polos | 8 | 8 | 8 | 8 | ||||
| Número de fase | 3 | 3 | 3 | 3 | ||||
| Tensão avaliado VDC | 24 | 24 | 24 | 24 | ||||
| Velocidade avaliado RPM | 4000 | 4000 | 4000 | 4000 | ||||
| Torque contínuo N.m da tenda | 0,075 | 0,15 | 0,22 | 0,3 | ||||
| Torque avaliado N.m | 0,0625 | 0,125 | 0,185 | 0,25 | ||||
| Poder avaliado W | 26 | 52,5 | 77,5 | 105 | ||||
| Torque máximo N.m | 0,19 | 0,38 | 0,56 | 0,75 | ||||
| A atual máximo | 5,4 | 10,6 | 15,5 | 20 | ||||
| Ohms fase à fase da resistência | 1,8 | 0,8 | 0,55 | 0,28 | ||||
| Indutância fase à fase mH | 2,6 | 1,2 | 0,8 | 0,54 | ||||
| Torque Nm/A constante | 0,035 | 0,0355 | 0,036 | 0,0376 | ||||
| E.M.F traseiro V/KRPM | 3,66 | 3,72 | 3,76 | 3,94 | ||||
| Inércia g.cm2 do rotor | 24 | 48 | 72 | 96 | ||||
| Comprimento de corpo milímetro | 41 | 61 | 81 | 100 | ||||
| Massa quilograma | 0,3 | 0,45 | 0,65 | 0,8 | ||||
◆DIMENSÕES:
