Motor de corrente contínua sem escova síncrono com controle de velocidade liso

Quantidade mínima:	5PCS
preço:	Negociável
embalagem padrão:	série para a caixa da exportação
Período de entrega:	como confirmado
método de pagamento:	L/C, T/T, Western Union
Capacidade de abastecimento:	10000PCS/Month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem

CHINA

Marca

Certificação

CE, RoHs

Número do modelo

OWM22RBL

Tipo do enrolamento:

Estrela

Ângulo de efeito hall:

um ângulo elétrico de 120 graus

o eixo corre para fora:

0.025mm

Jogo radial:

0.02mm@450g

Jogo de extremidade:

0.08mm@450g

Força de Max.radial:

10N @ 10mm da flange

Força dielétrica:

500VDC para um minuto

Resistência de isolação:

100MΩMin., 500VDC

Destacar:

motores elétricos de corrente contínua sem escova

motor síncrono do bldc

motor sem escova da C.C. com o controlador integrado da velocidade

Descrição do produto

motor sem escova redondo da C.C. de 22mm usando-se para anunciar o instrumento
Um motor sem escova da C.C. é um motor elétrico síncrono que sejam postos pela eletricidade de corrente contínua (C.C.) e que tem um sistema eletronicamente controlado da comutação, em vez de um sistema mecânico da comutação baseado em escovas. Em tais motores, a corrente e o torque, a tensão e os RPM são relacionados linearmente.

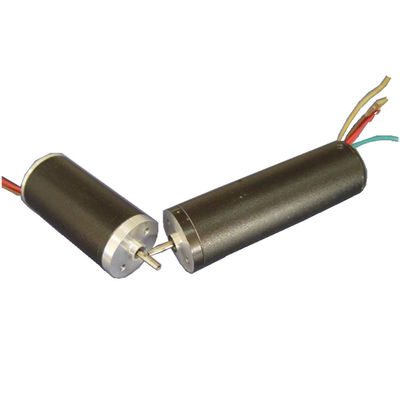

SÉRIE DE OWM22RBL Motor de corrente contínua sem escova síncrono com controle de velocidade liso 0

◆INDICAÇÕES DOS MODELOS

OWM 22 RBL 45
OWM: Decarbon
22: Tamanho de quadro do motor: Métrica (milímetro)
RBL: Motor sem escova redondo
45: Comprimento de corpo

◆ESPECIFICAÇÕES GERAIS

Tipo de enrolamento	Estrela
Ângulo de efeito hall	um ângulo elétrico de 120 graus
O eixo corre para fora	0.025mm
Jogo radial	0.02mm@450g
Jogo de extremidade	0.08mm@450g
Força radial máxima	10N @ 10mm da flange
Força axial máxima	2N
Classe da isolação	Classe B
Força dielétrica	500VDC para um minuto
Resistência de isolação	100MΩMin., 500VDC

◆CONEXÃO ELÉTRICA

Ligação não.	Cor da ligação	Calibre da ligação	Função	Descrição
Ligação não.	Cor da ligação	Calibre da ligação	Função	Descrição
1	Azul	UL1007 28AWG	Vcc	Tensão de fonte para sensores do salão
2	Vermelho		Salão A
3	Amarelo		Salão B
4	Brown		Salão C
5	Verde		Terra	Moído para sensores do salão
6	Vermelho	UL1007 26AWG	Fase U
7	Brown		Fase V
8	Preto		Fase W

◆ESPECIFICAÇÕES ELÉTRICAS

Modelo	OWM22RBL45	OWM22RBL68
Número de polos	8	8
Número de fase	3	3
Tensão avaliado (VDC)	24	24
Velocidade avaliado (RPM)	4600	3500
Torque contínuo da tenda (mN.m)	9,6	26,4
Torque avaliado (mN.m)	8	22
Poder avaliado (W)	3,8	8
Torque máximo (mN.m)	21	50
Corrente máxima (a)	1,1	1,5
Resistência fase à fase (ohms)	23	11,8
Indutância fase à fase (mH)	6,2	4,2
Torça constante (mNm/A)	30,2	35,5
Inércia do rotor (g.cm2⁾	0,66	1,32
Comprimento de corpo (milímetro)	45	68
Massa (Quilograma)	0,07	0,12

◆DIMENSÕES:
Motor de corrente contínua sem escova síncrono com controle de velocidade liso 1

Nomes relacionados:
Com características do tamanho pequeno, da estrutura compacta, do controle de velocidade liso e do custo-desempenho alto, a série de OWM22RBL de motor sem escova redondo é amplamente utilizada na indústria de anúncio. Por exemplo, é usada para grandes projetores.
