Detalhes do produto:
|
| Tipo do enrolamento: | Estrela | o eixo corre para fora: | 0.025mm |
|---|---|---|---|
| Jogo radial: | 0.02mm@450g | Jogo de extremidade: | 0.08mm@450g |
| Força de Max.radial: | 15N @ 10mm da flange | Força de Max.axial: | 10N |
| Classe da isolação: | Classe B | Força dielétrica: | 500VDC para um minuto |
| Resistência de isolação: | 100MΩMin., 500VDC | ||
| Realçar: | bldc do nema 17,motor sem escova da C.C. do nema 17,motor do bldc do nema 17 |
||

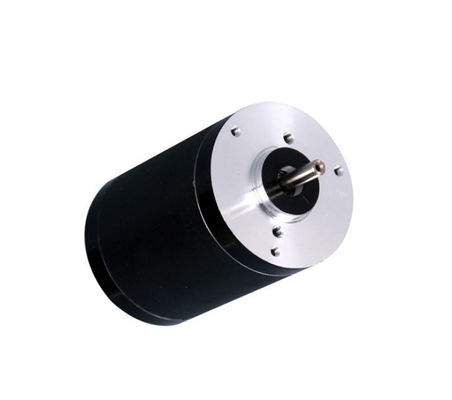

motor sem escova da flange redonda de 42mm, motores sem escova de Outrunner usando-se para projetar o filtro de ar do carro
motor sem escova redondo da C.C. de 42mm
Características:
Densidade de poder superior, NEMA17 padrão, estrutura de fechamento
◆ESPECIFICAÇÕES GERAIS
| Tipo de enrolamento | Estrela | |
| Ângulo de efeito hall | um ângulo elétrico de 120 graus | |
| O eixo corre para fora | 0.025mm | |
| Jogo radial | 0.02mm@450g | |
| Jogo de extremidade | 0.08mm@450g | |
| Força radial máxima | 15N @ 10mm da flange | |
| Força axial do máximo | 10N | |
| Classe da isolação | Classe B | |
| Força dielétrica | 500VDC para um minuto | |
| Resistência de isolação | 100MΩMin., 500VDC | |
◆CONEXÃO ELÉTRICA
| Ligação não. | Cor da ligação | Calibre da ligação | Função | Descrição |
| 1 | Azul | UL1007 26AWG | Vcc | Tensão de fonte para sensores do salão |
| 2 | Amarelo | Salão A | ||
| 3 | Brown | Salão B | ||
| 4 | Vermelho | Salão C | ||
| 5 | Verde | Terra | Moído para sensores do salão | |
| 6 | Vermelho | UL1007 22AWG | Fase U | |
| 7 | Brown | Fase V | ||
| 8 | Preto | Fase W |
◆ESPECIFICAÇÕES ELÉTRICAS
| Modelo | OWM42RBL30 | OWM42RBL60 | OWM42RBL85 | OWM42RBL93 | ||||
| Número de polos | 8 | 8 | 8 | 8 | ||||
| Número de fase | 3 | 3 | 3 | 3 | ||||
| Tensão avaliado VDC | 24 | 36 | 24 | 24 | ||||
| Velocidade avaliado RPM | 3500 | 4000 | 4000 | 6300 | ||||
| Torque contínuo mN.m da tenda | 21,6 | 96 | 180 | 138 | ||||
| Torque avaliado mN.m | 18 | 80 | 150 | 115 | ||||
| Poder avaliado W | 6,5 | 32 | 62 | 76 | ||||
| Torque máximo mN.m | 60 | 240 | 450 | 500 | ||||
| A atual máximo | 1,5 | 5 | 7,5 | 10 | ||||
| Ohms fase à fase da resistência | 9,8 | 1,6 | 0,71 | 0,325 | ||||
| Indutância fase à fase mH | 7,5 | 1,94 | 0,86 | 0,36 | ||||
| Torque mNm/A constante | 48,7 | 38,5 | 38,6 | 28,7 | ||||
| Inércia g.cm2 do rotor | 24 | 48 | 84 | 94 | ||||
| Comprimento de corpo milímetro | 30 | 60 | 85 | 93 | ||||
| Massa quilograma | 0,25 | 0,4 | 0,7 | 0,8 | ||||
◆DIMENSÕES:
Aplicação:
Indústria do veículo: Projetando o filte do ar do carro
Indústria do aparelho eletrodoméstico: Secador de cabelo
Indústria da automatização industrial: Componentes eletrônicos, portas automáticas
Indústria médica: Analisador bioquímico, analisador da hematologia, centrifugador
Indústria do instrumento científico: O detector de gás de mina, instrumentos analíticos da qualidade de carvão, detector do ambiente, computador da precisão encaixou dispositivos
Outro: Indústria ótica da correção, etc.
Nomes relacionados:
Dispositivo elétrico sem escova de fechamento da estrutura | Dispositivo elétrico sem a escova para o analisador da bioquímica | Máquina sem escova usada analisador do motor do glóbulo
