JYQD-V8.3E Controlador de motor BLDC 12-36VDC 15A Sem sensor

Quantidade mínima:	1
preço:	$7.90-9.90

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Tensão de entrada:

12-36Vdc

Poder nominal:

300W

MAX POWER:

500W

Corrente máxima:

15a

Algoritmo de controle:

onda quadrada

Dimensões:

67 mm x 36,5 mm x 16,6 mm

Controle de velocidade:

PWM/0-5V

Feedback de velocidade:

Sim

Temperatura de trabalho:

-10°C a 60°C

Frequência PWM:

1K-20KHz

Ciclo de dever de PWM:

0-100%

Amplitude PWM:

Distância da porta de controle:

2,54 mm

Distância da porta de energia:

3.96mm

Tipo de motor:

Sensorless

Destacar:

Controlador de motor BLDC 15A sem sensor

Placa driver BLDC 12-36VDC

Controlador de motor com garantia

Descrição do produto

Controlador de Motor BLDC JYQD-V8.3E

Entrada de 12-36VDC, corrente máxima de 15A para motor sem sensor

Especificações Principais

Modelo nº: JYQD-V8.3E
Entrada de Energia: 12-36VDC
Potência Nominal: 300W
Potência Máxima: 500W
Corrente Máxima: 15A
Adequação: Motor sem sensor
Algoritmos de Controle: Onda quadrada
Dimensões: 67mm × 36.5mm × 16.6mm
Controle de Velocidade: PWM/0-5V
Saída de Sinal de Feedback de Velocidade: Sim
Temperatura de Trabalho: -10℃ a 60℃

Recursos de Proteção

Sobrecarga, curto-circuito, sobretensão, subtensão, rotor bloqueado, superaquecimento

Visão Geral do Produto

A placa de driver de motor BLDC JYQD-V8.3E é uma placa de driver sem escovas de corrente contínua projetada para controlar motores sem escovas DC com regulação precisa de velocidade de 0 a 100%. Seus algoritmos de controle de onda quadrada garantem estabilidade e precisão, tornando-a adequada para várias aplicações.

Aplicações

Robótica
Bicicletas elétricas
Cadeiras de rodas elétricas
Patinetes elétricos
Motores de cubo
Skates elétricos
Drones
Hoverboards
Uniciclos elétricos
Ciclomotores elétricos
Kart elétricos
Carros RC
Robôs industriais
Esteiras transportadoras logísticas
Equipamentos de automação
Máquinas CNC
Cortadores de grama autopropelidos
Eletrônicos de consumo
Eletrodomésticos
Equipamentos industriais

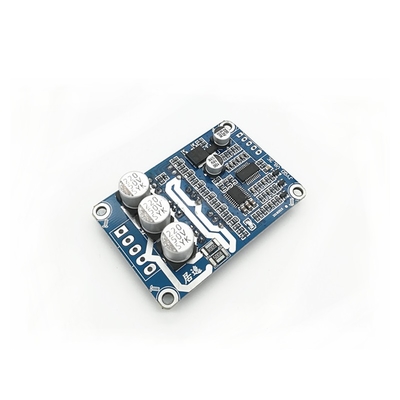

Aparência do Produto

Diretrizes de Aplicação

Confirme que os parâmetros de tensão e potência do motor não excedem a faixa especificada.
Esta placa de driver vem sem caixa e dissipador de calor. Ela pode acionar motores abaixo de 60W sem nenhum dissipador de calor, mas requer ventilação normal.
A porta de saída de 5V é apenas para potenciômetro externo ou interruptor para ajuste de velocidade, comutação e operação de ativação. Não conecte equipamentos de energia externos.

Diagrama de Fiação

Porta de Controle

5V: Tensão de saída interna da placa do driver para potenciômetro externo ou interruptor
Z/F: Portas de controle de direção de rotação (nível alto de 5V = Avançar, 0V/GND = Inverter)
VR: Porta de controle de velocidade (Tensão analógica 0.1V-5V ou PWM 1K-20KHz, amplitude de 5V)
M: Saída de sinal de pulso de velocidade (sinal de pulso de 5V)
GND: Terra de controle interno da placa do driver

Porta de Energia

MA, MB, MC: Conexões de fase do motor
GND: DC negativo
VCC: DC positivo

Notas de Instalação

Use fios blindados se a distância entre a placa do driver e o motor exceder 50cm
Distância da porta de controle: 2,54mm
Distância da porta de energia: 3,96mm
Certifique-se do isolamento entre o MOSFET do driver e o dissipador de calor/placa de instalação

Dimensões

Processo de Fabricação

Informações de Embalagem

O driver do motor BLDC é bem embalado em um saco antiestático individual.

Perguntas Frequentes

Prazo de Entrega

Amostra: 5 dias
Pedido em massa: 2-3 semanas

Quantidade Mínima de Pedido

1 conjunto para todos os produtos da série

Garantia

12 meses a partir da data de entrega

Suporte Técnico

Oferecemos serviço individual e suporte técnico
