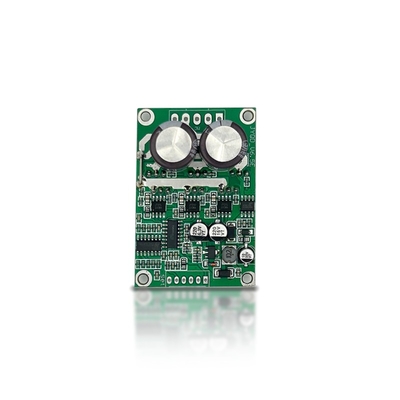

JYQD-V6.5E BLDC Motor Driver 36-72VDC 500W com regulação de velocidade

Quantidade mínima:	1
preço:	$8.90-10.90

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem

Jiangsu, China

Marca

Bextremeshell

Número do modelo

JYQD-V6.5E

Tensão de entrada:

36-72VDC

Poder nominal:

MAX POWER:

Corrente máxima:

Algoritmo de controle:

onda quadrada

Dimensões:

63 mm x 36,5 mm x 33 mm

Controle de velocidade:

PWM/0-5V

Feedback de velocidade:

Temperatura de trabalho:

-10°C a 60°C

Frequência PWM:

1K-20KHz

Ciclo de dever de PWM:

0-100%

Amplitude PWM:

Distância da porta de controle:

2,54 mm

Distância da porta de energia:

3.96mm

Tipo de motor:

motor sem sensor

Destacar:

Motor BLDC de 500 W

Placa de comando BLDC 36-72VDC

Motor BLDC com regulação de velocidade

Descrição do produto

Jyqd-V6.5e Bldc Motor Driver

36-72VDC Entrada com potência máxima 500W e função de regulação de torque/velocidade.

Atributos do produto

Atributo	Valor
Tipo de acessório	Motorista do motor
Para uso com	Motor BLDC

Principais parâmetros

Modelo no.:JYQD-V6.5E

Entrada de energia:36-72VDC

Poder nominal:350W

Adequação:Motor sem sensor

Max Power:500W

Corrente máxima:15a

Proteção:Excesso de corrente, curto-circuito, sobre tensão, sob tensão, rotor bloqueado, triagem excessiva

Algoritmos de controle:Onda quadrada

Dimensões:63 mm × 36,5 mm × 33mm

Controle de velocidade:PWM/0-5V

Saída do sinal de feedback de velocidade:Sim

Temp de trabalho:-10 ℃ a 60 ℃

Aplicações

A placa do motorista do motor JYQD-V6.5E BLDC foi projetada para controlar os motores sem escova DC com regulação precisa da velocidade (0-100%). Seus algoritmos de controle de ondas quadradas garantem estabilidade e precisão para várias aplicações:

Skate elétrico

Scooter elétrico

Cadeira de rodas elétrica

Hoverboard

Drones

Unicycle elétrico

Ciclomotor elétrico

Electric Go Kart

Carro RC

Robô industrial

Correia transportadora de logística

Equipamento de automação

Máquinas CNC

Cortadores de grama autopropulsionados

Eletrônica de consumo

Eletrodomésticos

Equipamento industrial

Aparência

Diretrizes de aplicação

Confirme que os parâmetros de tensão e potência do motor não excedem o intervalo especificado.
Esta placa de motorista vem sem moradia e dissipador de calor. Ele pode acionar motores abaixo de 100W sem dissipador de calor, mas requer ventilação normal.
A porta de saída de 5V é apenas para potenciômetro ou interruptor externo para ajuste de velocidade, comutação e operação de ativação - não conecte equipamentos de energia externa.

Diagrama de fiação

Porta de controle

5V:Tensão de saída interna da placa do motorista para potenciômetro externo/interruptor
Z/f:Controle de direção rotativa (5V = avanço, 0v/gnd = reverso)
VR:Controle de velocidade (analógico 0,1V-5V ou PWM 1K-20KHz, amplitude de 5V)
Sinal:Saída do sinal de pulso de velocidade (pulso de 5V)
GND:Placa de motorista de controle interno de controle
Torque:Ajuste do torque inicial (remova os resistores de torque fixo primeiro)

Porta de energia

MA, MB, MC:Fases motoras a, b, c
GND:CC negativo
VCC:CC positivo

Observação:Use fios blindados se a distância entre o driver e o motor exceder 50 cm. Porta de controle Push: 2,54 mm, porta de energia Pitch: 3,96mm. Garanta o isolamento adequado entre os MOSFETs e o dissipador de calor/placa de instalação.

Dimensões

Técnica de fabricação

Informações de embalagem

O motorista do motor BLDC está embalado em uma bolsa anti-estática individual para proteção.

Perguntas frequentes

Qual é o tempo de entrega?

Amostra: 5 dias | Ordem de massa: 2-3 semanas

Qual é o MOQ?

1 conjunto para todos os produtos da série

Qual é a garantia?

12 meses a partir da data de entrega

Como está o suporte técnico?

Oferecemos suporte 1 contra 1 e suporte técnico
