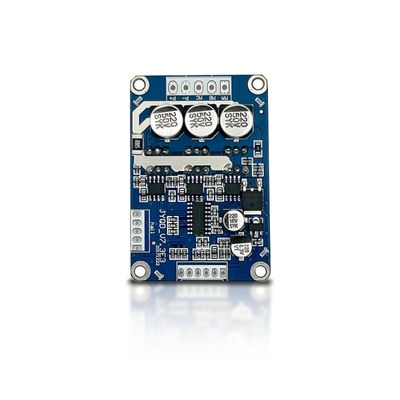

Driver de motor BLDC JYQD-V7.3E3 12-36VDC 500W com Controle PWM

Quantidade mínima:	1
preço:	$7.90-9.90

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem

Jiangsu, China

Marca

Bextremeshell

Número do modelo

JYQD-V7.3E3

Tensão de entrada:

12-36Vdc

Poder nominal:

MAX POWER:

Corrente máxima:

Algoritmo de controle:

onda quadrada

Dimensões:

63 mm x 42,5 mm x 20 mm

Controle de velocidade:

PWM/0-5V

Feedback de velocidade:

Temperatura de trabalho:

-10°C a 60°C

Frequência PWM:

1K-20KHz

Ciclo de dever de PWM:

0-100%

Amplitude PWM:

Distância da porta de controle:

2,54 mm

Distância da porta de energia:

3.96mm

Tipo de motor:

Motor de sensores Hall

Destacar:

Driver de motor BLDC 500W PWM

Placa driver BLDC 12-36VDC

Driver de motor com controle PWM

Descrição do produto

Jyqd-V7.3E3 Motor do motor BLDC

12-36VDC Entrada, MAX 500W Power, com controle PWM, Arduino Compatible

Especificações do produto

Atributo	Valor
Tipo de acessório	Motorista do motor
Uso	Motor
Produtos compatíveis	Motor BLDC

Principais recursos

Modelo no.:JYQD-V7.3E3
Entrada de energia:12-36VDC
Poder nominal:350W
Max Power:500W
Corrente máxima:15a
Proteção:Excesso de corrente, curto-circuito, sobre tensão, sob tensão, rotor bloqueado, triagem excessiva
Algoritmos de controle:Onda quadrada
Dimensões:63 mm × 42,5 mm × 20mm
Controle de velocidade:PWM/0-5V
Feedback de velocidade:Saída de sinal disponível
Temperatura operacional:-10 ℃ a 60 ℃

Aplicações

A placa de motorista do motor JYQD-V7.3E3 BLDC foi projetada para regulação precisa de velocidade de motores sem escova DC de 0 a 100%. Seu algoritmo de controle de ondas quadradas garante estabilidade e precisão para várias aplicações:

Usos comuns:

Skates elétricos e scooters
Cadeiras de rodas elétricas e hoverboards
Drones e veículos RC
Uniciclos e ciclomotores elétricos
Robôs industriais e equipamentos de automação
Máquinas CNC e sistemas transportadores
Cortadores de grama autopropulsionados
Eletrônicos de consumo e eletrodomésticos

Imagens do produto

Diretrizes de instalação

Verifique se os parâmetros de tensão e energia do motor estão dentro da faixa especificada
Compatível com motores CC sem escova de 120 ° (pode exigir um ajuste da sequência da linha do salão)
Nenhum dissipador de calor necessário para motores abaixo de 100W (verifique se a ventilação adequada)
A porta de saída de 5V é apenas para ajuste de velocidade - não conecte o equipamento de energia externa

Diagrama de fiação

Detalhes da conexão:

Portas de controle:5V, z/f (direção), VR (velocidade), El (Ativar), sinal (feedback), GND
Portas de energia:MA, MB, MC (fases motoras), P+, P- (potência DC)
Portos de sensor de salão:HA, HB, HC, GND, 5V
Use fios blindados para distâncias acima de 50 cm entre driver e motor
Pitch da porta de controle: 2,54 mm; Pitch da porta de energia: 3,96 mm
Garanta o isolamento adequado entre o MOSFET do driver e o dissipador de calor/placa de instalação

Dimensões

Processo de fabricação

Embalagem

Cada motorista do motor BLDC é embalado com segurança em uma bolsa anti-estática individual.

Perguntas frequentes

Tempo de espera:Amostras em 5 dias; Ordens de massa em 2-3 semanas
MOQ:1 conjunto para todos os produtos da série
Garantia:12 meses a partir da data de entrega
Suporte técnico:Serviço 1 contra 1 dedicado disponível
