JYQD-V7.3E2 BLDC Motor Driver 12-36VDC 15A Controle PWM

Quantidade mínima:	1
preço:	$7.90-9.90

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem

Jiangsu, China

Marca

Bextremeshell

Número do modelo

JYQD-V7.3E2

Tensão de entrada:

12-36Vdc

Poder nominal:

MAX POWER:

Corrente máxima:

Algoritmo de controle:

onda quadrada

Dimensões:

63 mm x 42,5 mm x 20 mm

Controle de velocidade:

PWM/0-5V

Feedback de velocidade:

Temperatura de trabalho:

-10°C a 60°C

Frequência PWM:

1K-20KHz

Ciclo de dever de PWM:

0-100%

Amplitude PWM:

Distância da porta de controle:

2,54 mm

Distância da porta de energia:

3.96mm

Ângulo do corredor:

120 °

Destacar:

Controle do motor BLDC 15A PWM

Placa driver BLDC 12-36VDC

Driver de motor com controle PWM

Descrição do produto

Motor JYQD-V7.3E2 BLDC

Entrada de 12-36VDC, corrente de trabalho de 15A para motor BLDC com sensor Hall com controlo PWM

Atributos do produto

Tipo de acessório	Motorista
Para utilização com/ produtos conexos	Motor BLDC

Parâmetros principais do condutor do motor BLDC

Número do modelo:JYQD-V7.3E2

Entrada de energia:12-36VDC

Potência nominal:350 W

Adequação:Motor de sensores de Hall

Potência máxima:500 W

Corrente máxima:15A

Proteção:Corrente excessiva, curto-circuito, sobre-voltagem, sob-voltagem, rotor bloqueado, superaquecimento

Algoritmos de controlo:Onda quadrada

Dimensões:63 mm x 42,5 mm x 20 mm

Controle de velocidade:PWM/0-5V

Saída de sinal de retroalimentação de velocidade:- Sim, sim.

Temperatura de trabalho:-10°C -60°C

Aplicações de condutor de motor BLDC

JYQD-V7.3E2 BLDC motor driver board é uma placa de driver brushless de corrente contínua projetada para controlar motores brushless DC e fornecer um intervalo de regulação de velocidade preciso de 0 a 100%.Os algoritmos de controlo deste produto são baseados na onda quadrada que promove a sua estabilidade e precisão.

Esta placa de direção é adequada para uma ampla gama de aplicações, incluindo:

Skateboard elétrico
Scooter elétrico
Cadeira de rodas elétrica
Hoverboard
Drones
Monóciclo elétrico
Motoped eléctrico
Kart elétrico
Carro RC
Robô industrial
Cinturão transportador logístico
Equipamento de automação
Máquinas CNC
Máquinas de corte de relva
Eletrónica de consumo
Eletrodomésticos
Equipamento industrial

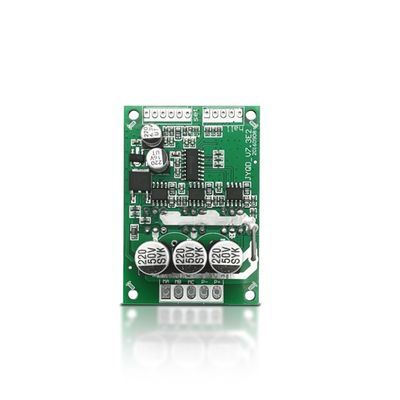

Aparência do condutor do motor BLDC

Orientações de aplicação

Confirmar que os parâmetros de tensão e potência do motor não excedem o intervalo especificado.
Aplicável a motores de corrente contínua sem escovas Hall com Hall a 120°.Pode ser necessário ajustar a sequência da linha Hall ou a sequência da linha de três fases do motor de acordo com a situação real para alcançar o melhor efeito de condução.
JYQD-V7.3E2 é uma placa de direção sem caixa e dissipador de calor.
A porta de saída de 5 V na placa de transmissão é proibida de ligar equipamento de alimentação externo.comutação e operação habilitante.

Cablagem do condutor do motor BLDC

1Portão de controlo.

5V- Voltagem de saída interna da placa do condutor, potencialómetro externo ou interruptor para regulação de velocidade e reversão
Z/F- Portos de controlo de direcção rotativos
VR- Portão de regulação de velocidade, tensão analógica regulação de velocidade linear 0,1 V -5 V
EL- Ativar o controlo do porto.
Sinalização- Saída de sinal de pulso de velocidade
GND- Utilizado para controlo interno do quadro do condutor

2Porta de alimentação.

MA- fase motora A
MB- fase motora B
MC- fase motora C
- Não.- Em Washington.
P+- DC +.

3Porta do sensor Hall

- Sim.- Sala A.
Hb- Sala B.
Hc- Sala C.
GND- GND
5V- Saída de 5 V

4. Utilize fios blindados se a placa do condutor estiver a mais de 50 cm do motor.

5Distância da porta de controlo: 2.54 mm, distância da porta de alimentação: 3.96 mm

6. Preste atenção ao isolamento entre o MOSFET condutor e o disipador ou a placa de instalação.

Tamanho do condutor do motor BLDC

Técnica de fabrico

Informações de embalagem

O condutor do motor BLDC está bem embalado em um saco antistático individual.

Perguntas frequentes

1Qual é o tempo de entrega?
Amostra: em 5 dias
Encomenda em massa: em 2-3 semanas

2Qual é o MOQ?
1 conjunto para todos os produtos de série

3Qual é a garantia do condutor do motor BLDC?
12 meses a contar da data de entrega

4: Como vai o apoio técnico?
Oferecemos serviço 1-1 e suporte técnico
