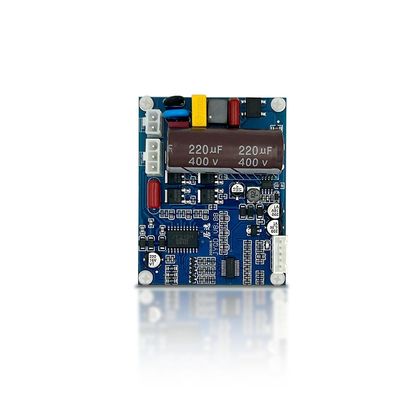

JYQD-V8.8B Controlador de motor BLDC 100W 110V-220V Entrada AC

Quantidade mínima:	1
preço:	$16.90-17.90

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem

Jiangsu, China

Marca

Bextremeshell

Número do modelo

JYQD-V8.8B

Número do modelo:

JYQD-V8.8

Temperatura operacional:

-20--85 ℃

Tensão operacional:

C.A. 90-265V

Corrente máxima:

Corrente de trabalho contínua:

Frequência PWM:

1-20KHz

Ciclo de dever de PWM:

0-100%

Faixa de tensão analógica:

Potência de saída:

Resistência de entrada:

20K Ohm

Saída de pulso de velocidade:

Sinal de pulso de 5V

Corrente de saída máxima:

Espessura de cobre:

Fases motoras:

3-fase

Tipo de motor:

DC sem sensor sem escova

Destacar:

Controlador de motor BLDC 100W

Placa de comando BLDC 110V-220V

Controlador de motor com garantia

Descrição do produto

Controlador de Motor JYQD-V8.8B Original

Entrada AC110V-220V, Saída 100W Para Motor BLDC Sem Sensor

Especificações do Produto

Atributo	Valor
Tipo	Placa Controladora
Tipo de Fornecedor	Geral
Espessura do Cobre	1 oz
Aplicação Funcional	Proteção do Circuito

Visão Geral do Produto

Controlador de motor BLDC de entrada de alta tensão JYQD-V8.8B original com entrada de 110V-220VAC e saída contínua de 100W para motores DC sem escovas de 3 fases.

Parâmetros Técnicos

(Para motor DC sem escovas sem sensor)

Número do modelo: JYQD-V8.8
Temperatura de operação: -20°C a 85°C
Tensão de operação: 90-265V AC
Corrente máxima: 1A
Corrente de trabalho contínua: 0.5A
Controle de velocidade PWM: Frequência PWM 1-20KHz; Ciclo de trabalho 0-100%
Regulação de velocidade por tensão analógica: 0-5V
Proteção contra sobretensão/subtensão: Sim
Saída de sinal de pulso de velocidade: Sim

Diagrama de Fiação

Porta de Controle

5V - Tensão de saída interna da placa do driver
M - Porta de saída de sinal de pulso de velocidade do motor, sinal de pulso de 5V
Z/F - Portas de controle de direção de rotação. Conecte "5V" nível alto ou não conecte para direção para frente, conecte 0V nível baixo ou GND para direção reversa
VR - Porta de controle de velocidade. Regulação de velocidade linear por tensão analógica 0.1V-5V (resistência de entrada 20K Ohm). Conecte ao GND ao usar a regulação de velocidade PWM
GND - Usado para controle interno da placa do driver

Porta de Alimentação

U/MA - Fase A do motor
V/MB - Fase B do motor
W/MC - Fase C do motor
AC - L
AC - N

Notas Importantes:

Use fios blindados se a placa do driver estiver a mais de 50 cm do motor
Esta placa de driver de entrada AC pode ser embutida para aplicações
Certifique-se de uma isolação adequada entre o MOSFET do driver e o dissipador de calor/placa de instalação

Diretrizes de Aplicação

Confirme que a tensão e os parâmetros de potência do motor não excedem as especificações da placa do driver
Projetado para motores sem escovas sem sensor de 3 fases, mas pode exigir ajuste para desempenho ideal
A placa vem sem caixa ou dissipador de calor. Para motores >60W, é necessário um dissipador de calor
A porta de saída de 5V é apenas para o potenciômetro e interruptor externos da placa
O terminal "M" fornece sinal de saída de pulso de velocidade do motor (saída push-pull, máx. 5mA)

Dimensões
