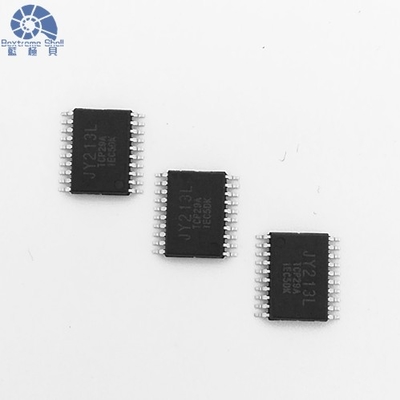

Dispositivos de alta velocidade do MOSFET e do IGBT de For Power do motorista da porta de JY213L

Dispositivos de alta velocidade do MOSFET e do IGBT de For Power do motorista da porta de JY213L com três canais de saída independentes

Descrição

JY213L é um motorista de alta velocidade da porta de 3 fases costurado para dispositivos do MOSFET e do IGBT do poder. Este motorista avançado caracteriza três canais de saída independentes, lado do alto e baixo proveu, assegurando o controle ótimo. Com tempo inoperante incorporado e tiro-através da proteção, protege a metade-ponte, impedindo todo o dano potencial. Os circuitos de UVLO asseguram a operação segura impedindo o mau funcionamento durante baixas situações da tensão do ponto inicial. Utilizando um processo do BCD e um ruído de alta tensão inovadores do comum-modo que cancelam a técnica, este motorista mantém a estabilidade em encenações altas do ruído de dV/dt ao exibir a tolerância transiente negativa excepcional da tensão. Adicionalmente, permita o pino permite o modo à espera, permitindo que a microplaqueta entre em um baixo estado atual quieto e aumentando a longevidade da bateria. Desempenho incomparável da experiência e confiança durável com o motorista de alta velocidade da porta de JY213L. Obtenha mais detalhes clicam por favor aqui.

Características

• Motorista lateral alto integrado da metade-ponte 90V
• Capacidade para conduzir acima a 3 portas da metade-ponte da fase
• Diodo incorporado da correia da bota para cada canal lateral alto
• Proteção incorporado do tempo inoperante
• Tiro-através da proteção
• Sob o fechamento da tensão para VCC e VBS
• Baixa tensão 0-5.5V da operação para VCC e VBS
• lógica da entrada 3.3V e 5V compatível
• Permita o pino (EN) para a baixa corrente do apoio
• IO+/IO-: +1.2A/-2.0A em VCC=15V, VBS=15V
• Tempo inoperante incorporado: 0.5us (tipo.)
• circuito do cancelamento do ruído do Comum-modo dV/dt
• Tolerante da tensão transiente negativa
• Baixa movimentação da porta de dI/dt para a melhor imunidade de ruído
• – 40ºC à escala de funcionamento 125ºC
• Pacote pequeno da pegada: TSSOP20L/24L, 173mil

Aplicação

• E-BIKE/ferramenta elétrica elétrica motorista do motor de 3 fases
• Mini/micro controlo do motor a pilhas
• Inversor de uso geral

Diagrama de bloco

Circuito típico do appication

Pin Configuration
