Placa de driver 12V/24V DC BLDC com regulação de velocidade PWM Frequência 1-20KHz

Placa de driver 12V/24V DC BLDC com frequência PWM 1-20KHz Tensão analógica Regulação de velocidade

Descrição do produto:

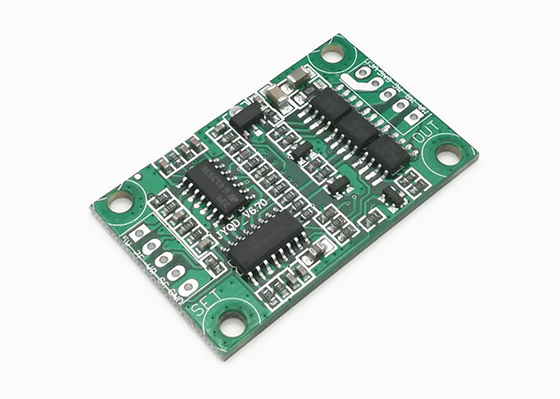

NossoPlaca de driver sem escova DC, também conhecido comoPlaca de driver sem escova de corrente contínuaouPlaca de driver sem escova de motor DC, é uma placa de driver BLDC (Brushless DC Motor) de alto desempenho.Ele foi projetado para fornecer excelente desempenho e confiabilidade para aplicações de motores DC sem escovas.A placa é equipada com uma ampla gama de recursos, incluindo uma faixa de temperatura de trabalho de -20℃~+85℃, modo de controle de velocidade PWM/Voltagem, faixa de controle de velocidade de 0-100% e uma cor verde.Esta placa é uma ótima escolha para qualquer aplicação que exija controle preciso e operação confiável de um motor DC brushless.

Características:

• Nome do Produto:Placa de driver BLDC
• Frequência PWM:1-20KHz
• Saída de sinal de pulso de velocidade:Sim
• Tensão operacional:12 V/24 V CC
• Corrente máxima:3A
• Modelo do produto:JYQD-V6.7
• Especialização:Placa de driver sem escova DC, placa de driver sem escova de motor DC

Parâmetros técnicos:

Formulários:

A placa de driver sem escova de corrente contínua JUYI JYQD-V6.7 é uma placa de driver CC confiável e poderosa, projetada para controlar a velocidade e a direção de motores CC sem escova.Possui modo de controle de velocidade de PWM e tensão, tensão de entrada de 12V/24V DC, saída de sinal de pulso de velocidade e tensão operacional de 12V/24V DC.É ideal para aplicações que requerem controle preciso da velocidade e direção do motor, como robótica, automação e automação industrial.

Esta placa de driver BLDC é adequada para uma ampla gama de aplicações, incluindo braços robóticos, atuadores lineares, impressoras 3D e linhas de produção automatizadas.Ele é projetado para ser altamente eficiente, proporcionando um controle suave e preciso da velocidade e direção do motor.A placa também possui recursos de segurança integrados, incluindo proteção contra sobretensão, proteção contra curto-circuito e proteção contra sobrecorrente.

Desenho Dimensional:

Diagrama de Torção:

1. porta de controle

5V ----- Tensão de saída interna da placa do driver

SC ---- Porta de saída de sinal de pulso de velocidade do motor, sinal de pulso de 5V.

Z/F ---- Portas de controle de direção de rotação.Conecte o nível alto de “5V” ou nenhuma conexão na direção direta, conecte o nível baixo de 0 V ou conecte ao GND na direção reversa.

VR ----Porta de controle de velocidade.Regulação de velocidade linear de tensão analógica 0,1v -5V, A resistência de entrada é de 20K Ohm, conecte com GND ao inserir regulação de velocidade PWM, frequência PWM: 1-20KHZ;Ciclo de trabalho 0-100%

GND—Usado para controle interno da placa do Drive

2. Porta de alimentação

MA ---- motor fase A

MB ---- motor fase B

MC---- fase C do motor

GND----DC-

VCC----DC +

3. Use fios blindados se a placa dos drivers estiver a mais de 50 cm de distância do motor, caso contrário pode levar a um acionamento anormal, afetando o uso normal.

4. Distância da porta de controle: 2,54 mm, Distância da porta de alimentação: 3,96 mm

5. Preste atenção ao isolamento entre o driver MOSFET e o dissipador de calor ou a placa de instalação.
