Detalhes do produto:
|
| Fluxo máximo: | 22L/M | Cabeça máxima: | 11m |
|---|---|---|---|
| Material: | PK + GF | estrutura: | bomba da Único-fase |
| Poder: | bonde | Motor: | Motor sem escova da C.C. |
| tensão avaliado: | 24V | ||
| Realçar: | bomba 24vdc sem escova da C.C.,bomba de água 24vdc sem escova,a água sem escova bombeia 24 volts |
||

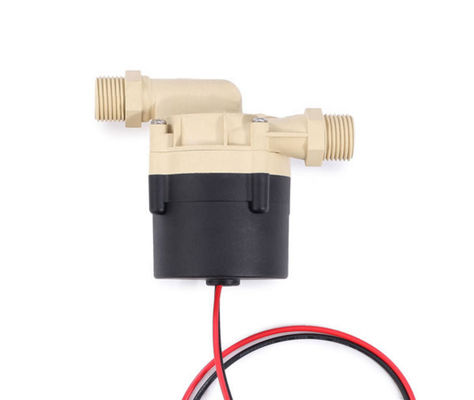

mini bomba de água centrífuga sem escova da C.C. para o aquecedor de água que impulsiona, C.C. 24V do gás
Bomba de água sem escova industrial da C.C. da série de DKB60TSA
Impulso/controle pump/PWM da circulação/frequência/de baixo nível de ruído/centrífugo
■Aplicações
1: Circulação da água do aquecimento solar■Características
◆Bomba centrífuga
◆Transmissão da força magnética (estrutura da bomba do protetor)
◆Motor sem escova da C.C. da eficiência elevada, consumo da baixa potência, eficiência elevada, vida útil longa.
◆Com temperatura de funcionamento da vasta gama
◆Controlo de velocidade do sinal de PWM
◆Com controlo do caudal constante
◆Proteção reversa da polaridade (opcional)
◆Proteção de corrida seca (opcional)
◆Sobre a tensão, sobre a proteção atual
◆Sobrecarregue, sobre a proteção da temperatura
■Descrição técnica (partes em contato com o líquido)
Alojamento principal da bomba: PK+GF
Impulsor: PPE+GF
Cavidade do protetor: PK+GF
Luva do eixo: Luva cerâmica dos materiais compostos da resina do carbono
Eixo: linha central da cerâmica/eixo de aço inoxidável
Anel do selo: EPDM
■Dispositivo de condução (que inclui o motor)
Conduzindo o eletroímã: Molde magnético plástico
Parafusos e porcas: SUS 304 de aço inoxidável
Motor de comando: motor sem escova
Quadro do fio do motor: PPA+GF (preto)
Alojamento da bomba: PPS+GF (resistência UV)
Suporte: SUS 304 de aço inoxidável
Aro do suporte: E.U. 304 steel+ inoxidável que umedecem o anel de borracha
Impermeável baseado na avaliação IP65 (en60529)
Fiação: 3 ligações/conector impermeável são opcionais
Diâmetro do bocal: 20.5mm (diâmetro interno: 14.5mm)
■Specifications modelo
DKB60TSA-24G 24 V
■Montando a instrução
As bombas da série de DKB60TSA são as bombas centrífugas que exigem preenchido,
A bomba instalada na mais baixa posição do sistema para assegurar-se de que o impulsor esteja imergido sempre no líquido, ou preenchesse a bomba antes do poder sobre.
1: A bomba não deve seco-correr, mesmo que possa seco-correndo por 30 segundos (após 30 segundos quecorrem, parará automaticamente), vontade de corrida seca faz o ruído, igualmente aumentando a abrasão ao eixo e à luva do eixo.
2: Use a tubulação rosqueada diâmetro recomendada que conecta a entrada de bomba, se você usa uma entrada de bomba mais de pequeno diâmetro da mangueira, devido à pressão negativa na bomba, o ar exterior mais fácil entram à bomba através do encanamento, fará a degradação de desempenho da bomba, e as bolhas de ar fazer igualmente dano à bomba.
3: Como visto do sentido da entrada de bomba, o impulsor gerencie no sentido horário (para ver a seta no porto de tomada).
4: A bomba pode ser instalada verticalmente ou horizontalmente ser montada (para ver figura 1) quando instalado verticalmente, o porto de tomada deve ser ascendente.
5: A fim evitar o corredor seco (o ar obtém colado no impulsor), o porto de tomada da bomba de água deve ser vertical ou na parte superior do impulsor. (veja figura 1)
6: A tubulação conectada deve verticalmente ser montada (ou nenhum cotovelo em 20cm) para fazer o ar descarregado facilmente, a tubulação da tomada não deve ser usada menos de 90 graus de cotovelo (veja figura 2).
7: Não pode usar o seawater ou a outra poluição pesada com líquido grande da impureza da grão como o meio líquido.
figura 1 figura 2 figura 3
■Parâmetro da temperatura
Temperatura líquida média: -25℃ a +105℃ (- 13°F + a 221°F)
Temperatura ambiental de trabalho: -10℃ a +100℃ (14°F a +212°F)
Temperatura de armazenamento: -40℃ a +70℃ (- 40°F a +158°F)
(o ℃ até 100, mas encurtará a vida útil)
■Pressão de sistema
-0,2 à barra 2,5 (100℃ (212°F).
A vida útil é mais de 20.000 horas baseadas na tensão e no 36℃ avaliados (86°F) temperatura ambiental.
■Escala da tensão
Bomba de água 24V avaliado, escala praticável 16V - 30V
Embora o motor possa ser usado em uma vasta gama de tensão e temperatura, mas a tensão excessiva ou demasiado baixa e a temperatura afetarão a vida útil do motor, a bomba não pode ser exposta à radiação térmica ambiental.
Líquido médio: água pura, mistura líquida (água com abaixo de glicol de 60%)
■Parâmetro elétrico
Especificação:
Especificação da categoria do no.
1 tensão avaliado 24V
2 tensão praticável 16V-30V
3 poder avaliado 5-55W
Escala 0-22L/minuts de 3 fluxos
Escala 4 do elevador 0-11M
5 ruído ≤40dB
6 vida útil 20000H
Funcionamento contínuo do modo de funcionamento 7
Diâmetro 8 da entrada 20.5mm (diâmetro interno: 14.5mm)
Diâmetro 9 da tomada 20.5mm (dentro do diâmetro: 14.5mm)
■Descrição da fiação
Comprimento padrão do fio: 40 CM (NÃO ARRASTE O FIO)
■Descrição de PWM
Três maneiras para o regulamento da velocidade
1: tensão 0-5V análoga
2: Relação de ciclo 0%-100% do dever de PWM (carta abaixo)
3: Frequência entrada de PWM (1K-10K hertz)
Todos os dados são customizáveis para o cliente
■Serviço da personalização:
1: As peças da bomba customizáveis de acordo com exigências específicas do cliente
2: Parâmetros de desempenho das bombas customizáveis de acordo com as exigências de cliente
3: Acessórios opcionais da bomba customizável de acordo com as exigências de cliente
4: Programa do circuito especial customizável de acordo com exigências de cliente
5: O alojamento exterior pode ser customizável de acordo com as exigências de cliente
■Carta da curva
■Estrutura da bomba de água
■Dimensões totais de bomba de água
