motorista Board JYQD-V8.5E-H do motor do bldc de 18-50V 500W

Quantidade mínima:	1
método de pagamento:	L/C, T/T

Informação de detalhes

Descrição do produto

Informações pormenorizadas

Lugar de origem

CHINA

Marca

Número do modelo

JYQD-V8.5E-H

Tensão entrada:

18-50VDC

CORRENTE DE TRABALHO DO MAX:

REGULAMENTO DA VELOCIDADE DE PWM:

Frequência de PWM: 1K-10KHz, tempo de utilização 0-100%

Regulamento da velocidade da tensão análoga:

Destacar:

motorista sem escova da C.C. 500w

motorista sem escova da C.C. 50w

controlador sem escova do motor 500w

Descrição do produto

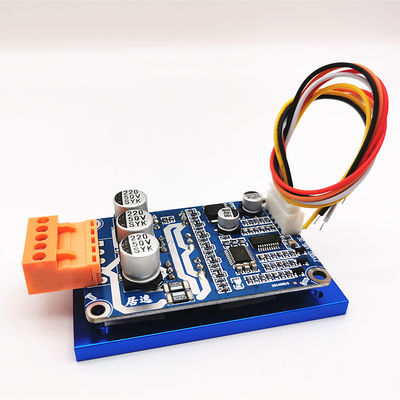

JYQD-V8.5E-H é placa de motorista do motor PWM do tamanho muito compacto BLDC com dissipador de calor, conector, fios e as funções padrão necessárias, seu preço favorável e o desempenho seguro são competitivos para aplicações industriais e comerciais. Seus extensamente aplicados pelos clientes mundiais quase para 8 anos, seu projeto maduro e estável são competentes para muitas aplicações.

MODELO NÃO.	JYQD-V8.5E-H
TEMPERATURA DE FUNCIONAMENTO	-20-85℃
TENSÃO ENTRADA	18-50VDC
CORRENTE DO FUNCIONAMENTO DO MAX	17A
REGULAMENTO DA VELOCIDADE DE PWM	Frequência de PWM: 1K-10KHz, tempo de utilização 0-100%
REGULAMENTO DA VELOCIDADE DA TENSÃO ANÁLOGA	0-5V

Diretrizes da aplicação

1: Confirme que os paraparameters da tensão e do poder do motor para não exceder a escala como especificada. 2: Esta placa de motorista é usada para o motor sensorless sem escova de 3 fases, mas não sere para todos os 3 motores sensorless sem escova da fase diretamente. Se o efeito de condução não é bom (como começar o tremor, invertendo, o trabalho do noload do motor atual é demasiado grande, a velocidade não é estável, a eficiência é baixa, e não pode partida com carga.) Os clientes podem ajustar a resistência e a capacidade da placa de motorista de acordo com a situação real para conseguir o melhor efeito de condução (para nos contactar para a orientação)

3: JYQD-V8.5E-H é placa de motorista sensorless do motor de BLDC com dissipador de calor, conectores, fios, pode conduzir o motor de BLDC abaixo de 700W, mas precisa a ventilação normal.
4: O pino “5V” na placa de motorista é proibido para conectar com a alimentação externa equipment.it é somente terno para o potenciômetro externo ou o interruptor para o ajuste da velocidade, a inversão e a operação swtiching do singnal.5: Tome por favor a nota que a placa de motorista de JYQD-V8.5E-H não tem nenhuma proteção anti-reversa da conexão, ele danificará permanentemente a placa de motorista se conexão invertida da polaridade.

Descrição da fiação

1. Porto do controle5V — Tensão interna da saída da placa de motorista, para o potenciômetro externo ou o interruptor para o ajuste da velocidade e a operação de inversão
Z/F — portos de gerencio do controle do sentido. Conecte o nível elevado “5V” é sentido dianteiro, conectam à terra é sentido reverso.
VR — porto do controle de velocidade. A velocidade linear 0.1V regulamentar -5V da tensão análoga, a resistência de entrada é o ohm 20K, conecta com a terra quando regulamento da velocidade da entrada PWM, frequência de PWM: 1K-10KHz; Ciclo de dever 0-100%
Saída do sinal de pulso da M-velocidade
Terra-usado para o controle interno da placa de motorista

2. Porto do poder
Miliampère ----fase A do motor
MB ---- fase B do motor
MC---- fase C do motor

Terra----C.C.VCC----C.C. +
3: Observações
1. Use fios protegidos se a placa de motoristas tem mais de 50 distâncias do cm do motor, se não pode conduzir à condução anormal, afetando o uso normal.
2. distância do porto do controle: 2.54mm, distância do porto do poder: 3,96 milímetros
3. atenção do pagamento à isolação entre o MOSFET do motorista e o dissipador de calor ou a placa da instalação.


Dimensões totais

Tamanho da placa customizável a seus pedidos.

Contacte-nos por favor se você precisa o suporte laboral.

O OEM, serviço do ODM está disponível!
