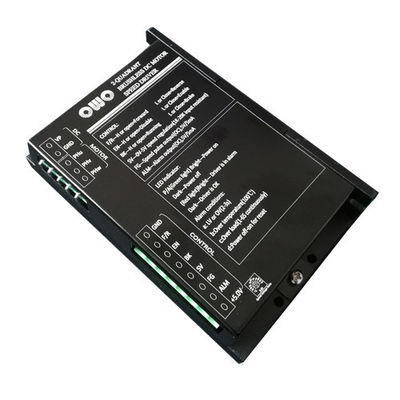

Motorista sem escova Board do controlador do motor de JYQD-V6.02A 60A Sensorless

1. Corrente de pico seleta do motorista: Se o Ir atual avaliado do motor é apresentado, a seguir IP (A)≧2*Ir (A).
Se o potência de saída avaliado do PR do motor (W) é apresentado, a seguir IP (A)≧4*Pr/Vr. Vr (V) é a tensão avaliado do motor.
2. conduzindo o quadrante: Os motoristas são somente quadrante usadoⅠ do Ⅲ do in&.
3. parâmetros fixos: O motorista será feito com os parâmetros que combinam o motor. Devem ser apresentados antes de pôr pedir.
número da.Pole de motor. O ajuste de defeito é o polo 8.
escala de velocidade de b.Max. O ajuste de defeito é 3000rpm@8-pole.
ângulo de c.Spacing de sensores de Salão. O ajuste de defeito é um ângulo de 120 º.
tempo de d.Ramp (tipo de RC) para a referência SV. O ajuste de defeito é 0.5s.
4. entrada da frequência: O módulo de transferência de F-V pode ser adicionado ao motorista para o controle de frequência (0-3KHz/TTL) no porto de SV.
5. operação do freio: Quando o porto de BK é comutado a de baixo nível, o motor parará de correr rapidamente shorting enrolamentos através dos MOSFETs inferiores. A velocidade do motor na travagem deve
para não exceder a Seguro-Freio-velocidade Ns (veja o diagrama de conexão).
6. interferência das ligações: O Salão que os sinais podem ser perturbados pela corrente comutada nos enrolamentos conduz quando o comprimento é mais de 500mm. Não os entrelace junto. É melhor
ligações protegidas uso.
7. isolação do motor: Sensores de Salão aos sensores dos enrolamentos/Salão para viajar de automóvel o caso/enrolamentos para viajar de automóvel o caso
Resistência de isolação > 500MOhm @ 500VDC
Força dielétrica < 1mA="">

Descrição:

A série S é movimentação compacta simples da velocidade com parâmetros fixos e para ser a tensão 0~5Vanalog ou os 0~100%PWM.Also pode ser a frequência 0~3KHz adicionando uma unidade de F-V no número do polo de PCB.Motor, escala de velocidade e a necessidade do tempo da rampa seja apresentada antes de colocar uma ordem. As categorias da tensão são as categorias 12,24,36,48,60VDC.Working atuais são a categoria are-40~65℃ da temperatura 10,20,30,40,50A.Ambient.



Características:



tecnologia da ♦Surface-montagem e tamanho compacto.

controle do fim-laço do PI de ♦2-Quadrant da velocidade com boas linearidades.

parâmetros ♦Matched para os motores diferentes e o uso fácil.

as funções do ♦Control de F/R permitem, travam, referência da velocidade, sobre a tensão, sob a tensão, sobre funções da temperatura e de saída do pulso da velocidade (PÁGINA), alarme.

tipos do ♦Three de entradas de referência: tensão análoga, PWM, frequência.

o usuário do ♦The pode conseguir viajar de automóvel a velocidade exata com as funções de saída do pulso da velocidade

♦Suitable para 3 motores da fase BLDC com sensores do salão.

♦Use de microplaquetas industriais da categoria

♦Extra para escolher adicionar o painel da exibição da velocidade, a velocidade do motor da exibição da lata, a velocidade livre do controle, do motor da mudança motor do F/R, do começo e da parada



Regra de nomeação:



C.C. 20 – 2Q de BLSD 12 – S -8 -040 -0,5 – T um P
BLSD:         Motorista da velocidade de BLDC

12:         Tensão avaliado (VDC)

20:         Limite atual máximo (A)

C.C.:         Entrada da alimentação de DC

2Q:         2-Quadrant que conduz o modo

S:         Série S (tamanho pequeno e parâmetro fixo)

8:          Número de Polo de motor

040:          Escala de velocidade máxima (rpm/100)

0,5:          Tipo tempo de RC da rampa da referência SV (s)

T:         T=-40~+65 ºC Ta, unlabelled=-10~+45 ºC Ta

:         Sensor de A=60º Salão, sensor de unlabelled=120º Salão

P:         Entrada do pulso de P=0-3KHz em SV, unlabelled= 0-5V em SV



Motorista With Fixed Parameters da velocidade da série S 2Q BLDC:



NÃO.

Modelo

Ambiental Temp (ºC)

Tensão (VDC)

Pico Atual Limite (a)

Contínuo Atual (a)

60º/120º Salão Sensor

f PWM (quilohertz)

Velocidade do PI Fim-laço Controle

SV Rampa Tempo (s)

SV Escala (v)

LV & OV Limite

Alarme Saída

Velocidade Pulso Saída

Calor Dissipador

1

**** de BLSD1205DC-2Q-S

-10~+45 -40~+65

12V (9~15)

5

2,5

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

2

**** de BLSD1210DC-2Q-S

-10~+45 -40~+65

12V (9~15)

10

5

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

3

**** de BLSD1215DC-2Q-S

-10~+45 -40~+65

12V (9~15)

15

7,5

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

4

**** de BLSD1220DC-2Q-S

-10~+45 -40~+65

12V (9~15)

20

10

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

5

**** de BLSD1230DC-2Q-S

-10~+45 -40~+65

12V (9~15)

30

15

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

√

6

**** de BLSD2405DC-2Q-S

-10~+45 -40~+65

24V (17~32)

5

2,5

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

7

**** de BLSD2410DC-2Q-S

-10~+45 -40~+65

24V (17~32)

10

5

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

8

**** de BLSD2415DC-2Q-S

-10~+45 -40~+65

24V (17~32)

15

7,5

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

9

**** de BLSD2420DC-2Q-S

-10~+45 -40~+65

24V (17~32)

20

10

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

10

**** de BLSD2430DC-2Q-S

-10~+45 -40~+65

24V (17~32)

30

15

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

√

11

**** de BLSD3605DC-2Q-S

-10~+45 -40~+65

36V (27~45)

5

2,5

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

12

**** de BLSD3610DC-2Q-S

-10~+45 -40~+65

36V (27~45)

10

5

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

13

**** de BLSD3615DC-2Q-S

-10~+45 -40~+65

36V (27~45)

15

7,5

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

14

**** de BLSD3620DC-2Q-S

-10~+45 -40~+65

36V (27~45)

20

10

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

15

**** de BLSD3630DC-2Q-S

-10~+45 -40~+65

36V (27~45)

30

15

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

√

16

**** de BLSD4805DC-2Q-S

-10~+45 -40~+65

48V (37~55)

5

2,5

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

17

**** de BLSD4810DC-2Q-S

-10~+45 -40~+65

48V (37~55)

10

5

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

18

**** de BLSD4815DC-2Q-S

-10~+45 -40~+65

48V (37~55)

15

7,5

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

19

**** de BLSD4820DC-2Q-S

-10~+45 -40~+65

48V (37~55)

20

10

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

20

**** de BLSD4830DC-2Q-S

-10~+45 -40~+65

48V (37~55)

30

15

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

√
