16A 33W que ilumina o controlador Switch do Mosfet do poder do canal de JUYI N
  • Nome

16A 33W que ilumina o controlador Switch do Mosfet do poder do canal de JUYI N

Quantidade mínima: 1 grupo
preço: Negociável
embalagem padrão: CAIXA DO PE BAG+
Período de entrega: 5-10 dias
método de pagamento: T/T, L/C, Paypal
Capacidade de abastecimento: 1000sets/day
Informação de detalhes
Descrição do produto
Informações pormenorizadas
Lugar de origem
CHINA
Marca
JUYI
Número do modelo
JY16M
Tensão da Dreno-fonte:
600 V
tensão da Porta-fonte:
±30V
Dissipação de poder máxima:
33W
Corrente pulsada do dreno:
16A
Aplicação:
Iluminação
Forma:
Quadrado
Destacar:

mosfet do poder do canal de n

,

interruptor lateral alto do mosfet do canal de n

,

controlador do motor do mosfet do poder

Descrição do produto

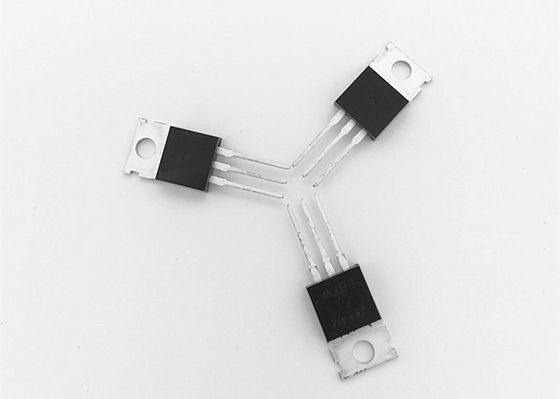

Pacote de JY16M N Channel 600V TO220F-3
MOSFET do poder do modo do realce para o motorista do motor de BLDC

DESCRIÇÃO GERAL
O JY16M utiliza as técnicas de processamento as mais atrasadas da trincheira para conseguir a pilha alta
a densidade e reduz a em-resistência com avaliação repetitiva alta da avalancha. Estes
as características combinam para fazer a este projeto um dispositivo extremamente eficiente e seguro para
uso na aplicação do interruptor do poder e uma grande variedade de outras aplicações.


CARACTERÍSTICAS
●600V/4A, RDS (SOBRE) =2.6Ω@VGS=10V
●Interruptor rápido e recuperação reversa do corpo
●Pacote excelente para a boa dissipação de calor


APLICAÇÕES
●Iluminação
●Fontes de alimentação do modo do interruptor da eficiência elevada


Avaliações máximas absolutas (Tc=25ºC salvo disposição em contrário)

Símbolo Parâmetro Avaliação Unidade
VDS Tensão da Dreno-fonte 600 V
VGS Tensão da Porta-fonte ± 30 V
Identificação Dreno contínuo
Atual		 Tc=25ºC 4
Tc=100ºC 2,9
IDM Corrente pulsada do dreno 16
Paládio Dissipação de poder máxima 33 W
TJ TSTG Temperatura de funcionamento da junção e de armazenamento
Escala		 -55 a +150 ºC
RθJC Resistência-junção térmica a encaixotar 1,5 ºC/W
RθJA Resistência-junção térmica a ambiental 62


Características elétricas (Tc=25ºC salvo disposição em contrário)

Símbolo Parâmetro Circunstâncias Minuto Tipo Máximo Unidade
Características estáticas
BVDSS Dreno-fonte
Tensão de divisão		 VGS =0V, IDENTIFICAÇÃO =250UA 600 V
IDSS Tensão zero da porta
Drene atual		 VDS =600V, VGS =0V 1 A
IGSS Escapamento do Porta-corpo
Atual		 =± 30V de VGS, VDS =0V ± 100 nA
VGS (th) Ponto inicial da porta
Tensão		 VDS = VGS, IDENTIFICAÇÃO =250UA 2,0 3,0 4,0 V
RDS (SOBRE) Dreno-fonte
resistência do Em-estado		 VGS =10V, IDENTIFICAÇÃO =4A 2,6 2,8 Ω


Características elétricas (Tc=25ºC salvo disposição em contrário)

Símbolo Parâmetro Circunstâncias Minuto Tipo Máximo Unidade
Características de diodo da Dreno-fonte
VSD Diodo dianteiro
Tensão		 VGS =0V, ISD =2A 1,5 V
Trr Tempo de recuperação reversa ISD =4A
di/dt=100A/us		 260 ns
Qrr Carga reversa da recuperação 1,5 nC
Características dinâmicas
RG Resistência da porta VGS =0V, VDS =0V,
f=1MHZ		 5 Ω
TD (sobre) Tempo de atraso de ligação VDS =300V,
RG =25Ω,
IDENTIFICAÇÃO =4A, VGS =10V,		 15 ns
Tr Tempo de elevação de ligação 48
TD (fora) Tempo de atraso da volta-fora 28
Tf Tempo de queda da volta-fora 35
CISS Capacidade entrada VGS =0V,
VDS =25V,
f=1.0MHz		 528 PF
COSS Capacidade de saída 72
CRSS Transferência reversa
Capacidade		 9
Qg Carga total da porta VDS =480V, IDENTIFICAÇÃO =4A,
VGS =10V		 16 nC
Qgs Carga da Porta-fonte 3,5
Qgd Carga do Porta-dreno 7,1






MANUAL DO USUÁRIO DA TRANSFERÊNCIA JY16M

16A 33W que ilumina o controlador Switch do Mosfet do poder do canal de JUYI N 0JY16M.pdf
