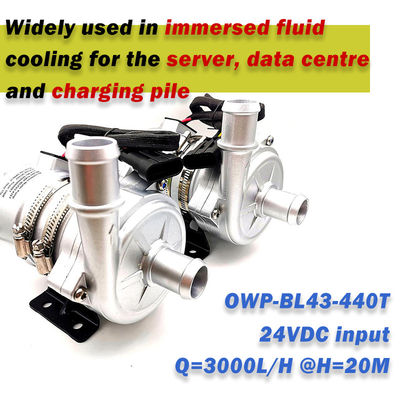

Bomba de água BLDC fluorada 24VDC

Bomba de Fluido Fluorado de Entrada 24VDC para Resfriamento por Imersão de Criptomineração, Data Center e Servidor.

■Aplicações
Amplamente utilizada em sistemas de gerenciamento de aquecimento de armazenamento de energia, pilhas de carregamento refrigeradas a líquido, sistemas de circulação de resfriamento por imersão de data centers e outros sistemas de circulação de aquecimento e resfriamento.

■Características
◆Bomba centrífuga
◆Transmissão por força magnética
◆Motor DC sem escovas de alta eficiência, baixo consumo de energia, alta eficiência, longa vida útil.
◆Com ampla faixa de temperatura de operação
◆Controle de velocidade por sinal PWM
◆Saída de sinal de diagnóstico
◆Com controle de fluxo constante
◆Proteção contra polaridade reversa
◆Proteção contra funcionamento a seco
◆Proteção contra sobretensão, sobrecorrente
◆Proteção contra sobrecarga, sobretemperatura

■Dispositivo de acionamento (incluindo motor)

Rotor de acionamento: ímã encapsulado em plástico PPS

Parafusos e porcas: aço inoxidável SUS 304

Motor de acionamento: motor DC sem escovas

Estrutura do fio do motor: PPA+GF

Carcaça da bomba: carcaça de alumínio fundido com jateamento de areia e anodização + revestimento em pó PE.
Suporte: suporte de aço Aro do suporte: aço inoxidável US 304

À prova d'água com classificação IP68 (en60529)

Modelo do conector: AMPHENOL C-ATP04-4P-PD01NFK (Plug correspondente: AMPHENOL C-ATP06-4S-RD01NFK)

Diâmetro do bico: 25mm (1 polegada)

■Descrição técnica (peças relacionadas em contato com o líquido)

Carcaça da cabeça da bomba: ligas de alumínio fundido

Impulsor: PPS+GF

Cavidade de blindagem: PPS+GF

Manga do eixo: materiais compósitos de carborundum

Eixo: eixo de aço inoxidável (3CR14)

Carcaça do ímã: encapsulamento plástico PPS

Anel de vedação: EPDM

EMC: Grau 3

Ruído: ≤61dB

■Instruções de montagem
As bombas da série OWP-BL43-440T são bombas centrífugas que requerem pré-enchimento,
A bomba instalada na posição mais baixa do sistema para garantir que o impulsor esteja sempre imerso no líquido, ou pré-encher a bomba antes de ligá-la.
1: A bomba não deve funcionar a seco, mesmo que possa funcionar a seco por 15 minutos (após 15 minutos de funcionamento a seco, ela parará automaticamente). O funcionamento a seco causará ruído, além de aumentar a abrasão do eixo e da manga do eixo.
2: Use o diâmetro de tubo recomendado para conectar a entrada da bomba. Se você usar uma mangueira de diâmetro menor na entrada da bomba, devido à pressão negativa na bomba, o ar externo entrará mais facilmente na bomba através do encanamento, o que degradará o desempenho da bomba e as bolhas de ar causarão danos à bomba.
3: Visto da direção da entrada da bomba, o impulsor gira no sentido horário (veja a seta na porta de saída).
4: A bomba pode ser instalada verticalmente ou horizontalmente (veja a figura 1). Quando instalada verticalmente, a porta de saída deve estar voltada para cima.
5: Para evitar o funcionamento a seco (ar preso no impulsor), a porta de saída da bomba de água deve ser vertical ou na parte superior do impulsor (veja a figura 1).
6: O tubo conectado deve ser montado verticalmente (ou sem cotovelo em 20 cm) para facilitar a descarga do ar, o tubo de saída não deve usar cotovelo com menos de 90 graus (veja a figura 2).
7: Não é possível usar água do mar ou outros líquidos com grande impureza de grãos como meio líquido.

           Figura 1                                                Figura 2

■Parâmetro de temperatura
Temperatura do líquido médio: -40℃ a +85℃ (-40°F a +185°F) Temperatura ambiente de trabalho: -40℃ a +120℃ (-40°F a +248°F) Temperatura de armazenamento: -40℃ a +70℃ (-40°F a +158°F)
(até 100 ℃, mas isso encurtará a vida útil)

■Pressão do sistema
-0,2 a 3,0 bar 100℃ (212°F). A vida útil é superior a 20.000 horas com base na tensão nominal e temperatura ambiente de 36℃ (86°F).

■Faixa de tensão
Bomba de água nominal de 24V, faixa de trabalho de 18V - 32V
Embora o motor possa ser usado em uma ampla faixa de tensão e temperatura, a tensão e a temperatura excessivas ou muito baixas afetarão a vida útil do motor, a bomba não pode ser exposta à radiação térmica ambiente.

Líquido médio: mistura líquida (água com menos de 60% de glicol)

■Atenções
1. Temperatura ambiente de trabalho: -40℃--120℃, deve tentar evitar a proximidade do sistema catalítico de três elementos, tubo de descarga de gás e motor durante a instalação, garantir a temperatura do ambiente de trabalho.
2. A posição de instalação da bomba de água deve ser o mais próximo possível do nível baixo de água, para prolongar a vida útil da bomba.
3. Use a bomba longe do ambiente empoeirado, a poeira é prejudicial para reduzir a vida útil.
4. Preste atenção à pureza da água, evite atolar e o impulsor bloqueado para reduzir a vida útil da bomba.

■Parâmetro de desempenho

■Dimensão externa
